Air merupakan salah satu faktor penting dalam perencanaan dan pelaksanaan proyek konstruksi. Genangan, aliran permukaan, maupun tekanan air yang tidak terkendali dapat memengaruhi fungsi dan ketahanan struktur. Pada roof garden, landscape, planter box, basement, dan aplikasi bawah permukaan tertentu, drainage cell dapat digunakan sebagai bagian dari sistem drainase untuk menyediakan ruang aliran air dengan konstruksi yang relatif ringan.

Apa Itu Drainage Cell?

Drainage cell adalah modul atau panel berongga tiga dimensi yang umumnya dibuat dari material polimer seperti HDPE atau PP. Rongga modul menyediakan jalur bagi air untuk mengalir dan, pada produk tertentu, juga menyediakan kapasitas penyimpanan air. Drainage cell dapat dikombinasikan dengan geotextile sebagai lapisan filtrasi agar partikel tanah atau media tanam tidak masuk ke rongga dan mengurangi kapasitas drainase. Konfigurasi sistem harus disesuaikan dengan aplikasi dan spesifikasi produk.

Fungsi Drainage Cell

Membantu Mengalirkan Air —Menyediakan ruang kosong untuk membantu mengarahkan air menuju outlet yang telah direncanakan.

Mengurangi Ketebalan Lapisan Drainase Konvensional —Pada aplikasi tertentu, drainage cell dapat menjadi alternatif pembentuk ruang drainase tanpa menggunakan agregat dengan ketebalan yang sama.

Mengurangi Beban pada Struktur —Bobotnya relatif ringan dibandingkan agregat dalam volume yang sama, sehingga dapat dipertimbangkan pada area dengan keterbatasan beban, dengan tetap mengikuti perhitungan struktur.

Mendukung Roof Garden —Dapat ditempatkan di bawah media tanam untuk membantu mengalirkan kelebihan air hujan dan air irigasi menuju outlet.

Mendukung Drainase Basement dan Retaining Wall —Pada aplikasi tertentu, dapat menjadi bagian dari sistem drainase di sekitar struktur. Sistem harus dirancang bersama waterproofing, filtrasi, dan outlet.

Aplikasi Drainage Cell

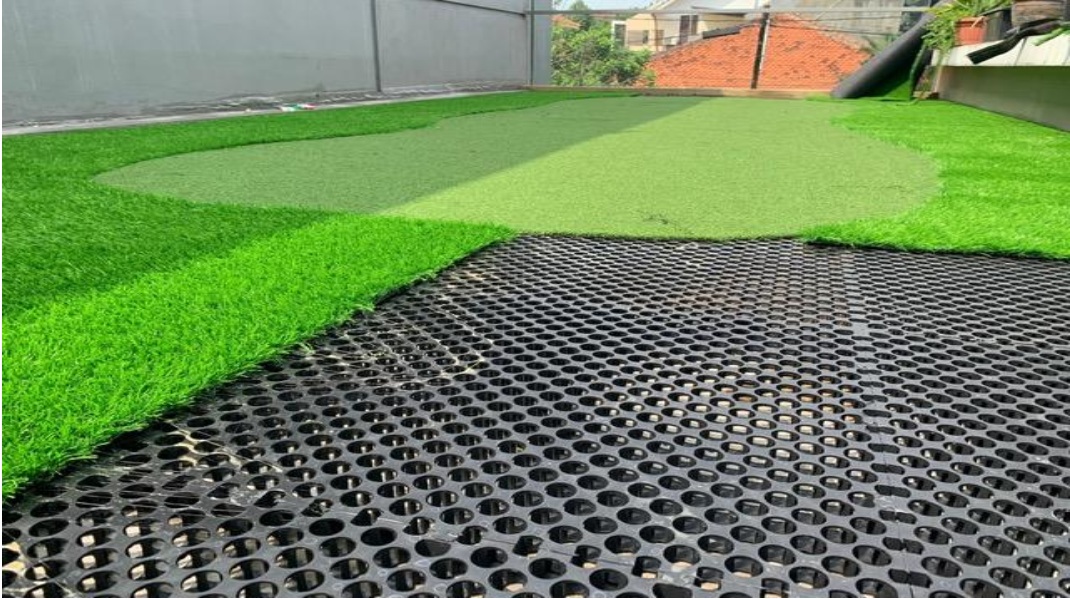

Roof garden dan rooftop landscape.

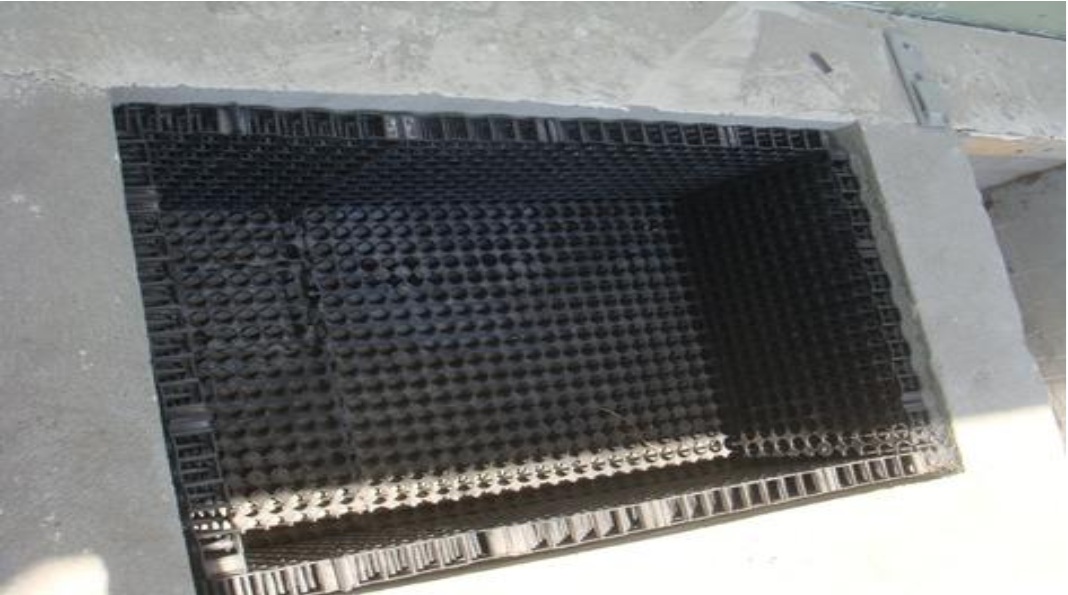

Planter box.

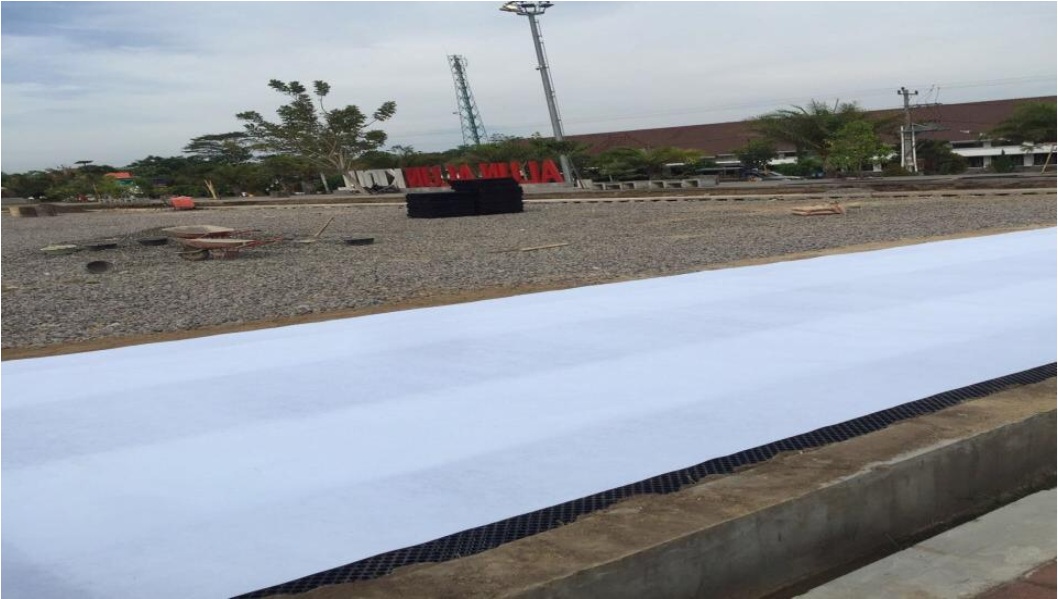

Landscape dan area hijau.

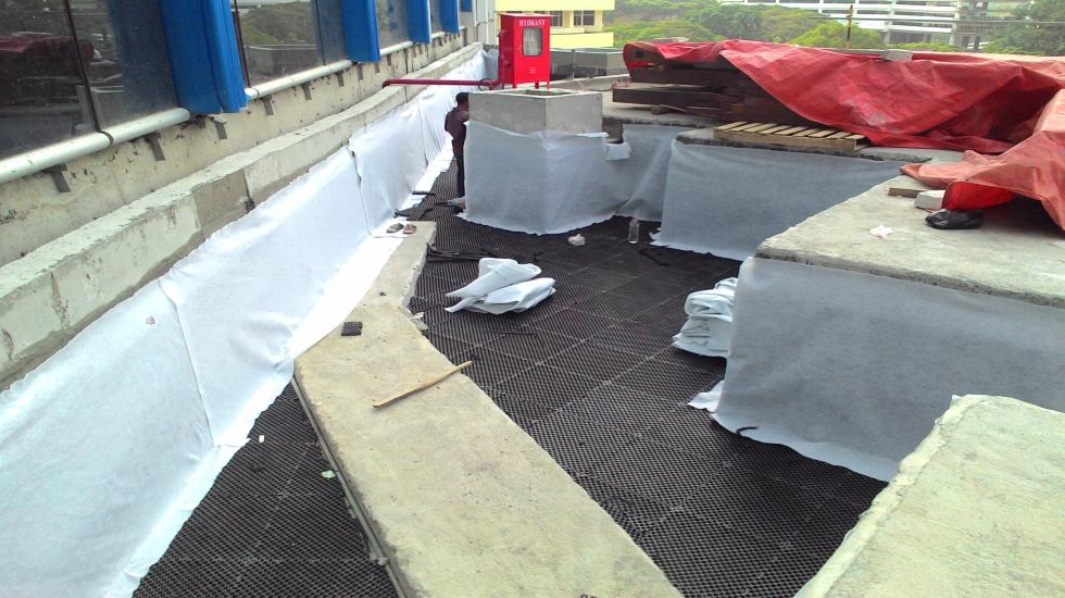

Basement sebagai bagian dari sistem drainase/proteksi.

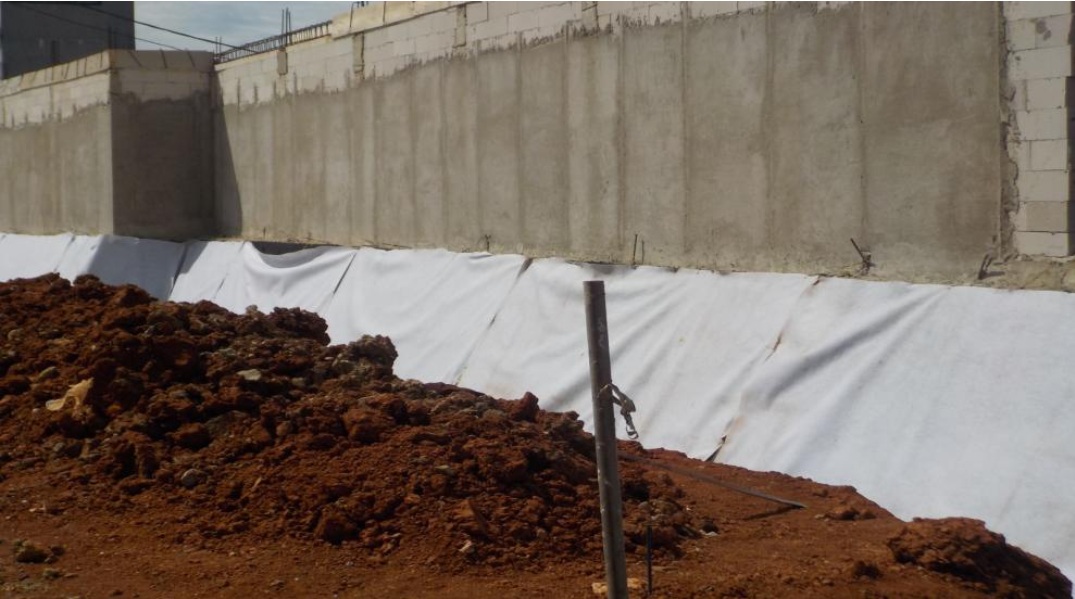

Retaining wall sebagai bagian dari sistem drainase di belakang struktur.

Drainage Cell vs. Drainase Agregat

Komponen Pendukung

Drainage Cell —Membentuk ruang kosong untuk mengalirkan dan, pada produk tertentu, menyimpan air.

Geotextile —Dapat digunakan sebagai lapisan filtrasi dan separasi agar partikel tanah/media tanam tidak masuk ke rongga.

Waterproofing —Pada roof garden dan basement, waterproofing melindungi struktur dari infiltrasi air. Drainage cell bukan pengganti waterproofing.

Drain Outlet —Air yang terkumpul harus memiliki jalur menuju outlet atau sistem pembuangan yang direncanakan.

Parameter yang Perlu Diperhatikan

• Kapasitas aliran air (in-plane flow/transmissivity).
• Kapasitas penyimpanan air, jika dipersyaratkan.
• Compressive strength atau kemampuan menahan beban.
• Ketebalan dan konfigurasi modul.
• Kondisi pembebanan di atas sistem.
• Jenis dan spesifikasi geotextile filtrasi.
• Kemiringan dan panjang jalur drainase.
• Kapasitas serta posisi outlet.
• Debit air yang harus dialirkan.

Untuk drainage geocomposite, kapasitas aliran perlu dinilai pada kondisi beban dan hydraulic gradient yang relevan. ASTM D7931 memberikan panduan untuk menentukan allowable flow rate dengan mempertimbangkan kebutuhan desain dan faktor keamanan, sedangkan ASTM D4716 digunakan untuk pengujian in-plane flow rate dan hydraulic transmissivity pada geosynthetic.

FAQ

Apakah drainage cell bisa digunakan di bawah tanah?

Bisa, tergantung jenis dan spesifikasi produk serta kapasitas struktural dan drainasenya.

Apakah drainage cell sama dengan geotextile?

Tidak. Drainage cell membentuk ruang drainase, sedangkan geotextile dapat berfungsi sebagai filter, separator, atau fungsi lain sesuai spesifikasi.

Apakah drainage cell dapat menggantikan waterproofing?

Tidak. Drainage cell membantu mengelola dan mengalirkan air, sedangkan waterproofing membatasi masuknya air ke struktur.

Apakah drainage cell dapat digunakan untuk roof garden?

Bisa. Sistem ini dapat membantu mengalirkan kelebihan air dari media tanam menuju outlet dengan konfigurasi sesuai desain.

Kesimpulan

Drainage cell merupakan sistem drainase modular yang dapat membantu mengalirkan dan mengelola air pada berbagai aplikasi konstruksi, seperti roof garden, landscape, planter box, basement, dan retaining wall. Keunggulannya antara lain bobot yang relatif ringan dan kemampuannya menyediakan ruang drainase dalam bentuk modul. Namun, drainage cell bukan solusi yang berdiri sendiri. Pemilihan produk perlu mempertimbangkan kapasitas aliran, beban, kondisi lingkungan, filtrasi, waterproofing, kemiringan, serta sistem outlet yang digunakan.

Contact Us

Untuk informasi lebih lanjut mengenai produk dan solusi geosintetik, silakan hubungi kami.

PT Geokonstruksi Equator Prima

Email: info@geokonstruksi.com

Tel: (021) 89093051

WhatsApp: 0811-1013-6311 | 0811-1013-6331

Website: www.geokonstruksi.com

Ready to support your geosynthetic solution needs.

Sumber Referensi

1. ASTM International — ASTM D7931-18, Standard Guide for Specifying Drainage Geocomposites.
2. ASTM International — ASTM D4716/D4716M, Standard Test Method for Determining the (In-plane) Flow Rate per Unit Width and Hydraulic Transmissivity of a Geosynthetic Using a Constant Head.
3. Geotexan — Water Flow within a Drainage Layer: Measuring In-plane Flow, Transmissivity and Permeability.
4. EC Applications — Geocomposite Drainage Specifications.
5. Geosynthetics China — Drainage Cell with Geotextile, Cell Drainage System.
